Solution intégrant les énergies propres "Éolienne" et "Solaire" pour une facture ZERO de la STEG

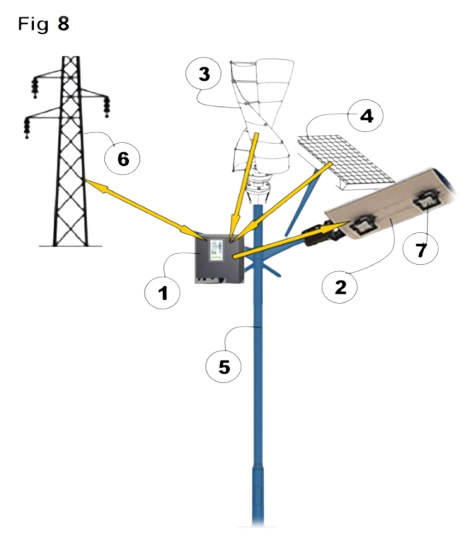

La figure explique la solution
À PROPOS DE NOUS
Hakim Technologie est une société industrielle innovante, officiellement reconnue et labellisée "STARTUP" pour ses avancées technologiques dans le domaine de l’éclairage public intelligent. Nous intégrons les énergies renouvelables pour optimiser l'éclairage tout en réduisant les coûts énergétiques.
Labellisation "STARTUP"
Ce label officiel atteste de notre engagement en faveur de l'innovation et du développement technologique durable.
BREVET D'INVENTION
Notre innovation a été reconnue par un Brevet d'Invention sous le numéro 26894 déposé le 30/12/2020 et inscrit sous le numéro TN2020/0258 à l'INNORPI. Cette technologie unique repose sur une combinaison de solutions avancées permettant une meilleure gestion énergétique et une autonomie optimisée.
- Intégration d'une carte intelligente pour la gestion automatique
- Utilisation de sources d’énergie renouvelables (éolienne, photovoltaïque) sans avoir recours aux accumulateurs utilisant des micro-onduleurs pour l'injection sur le réseau de distribution STEG.
- Réduction des émissions de CO₂ et impact environnemental positif

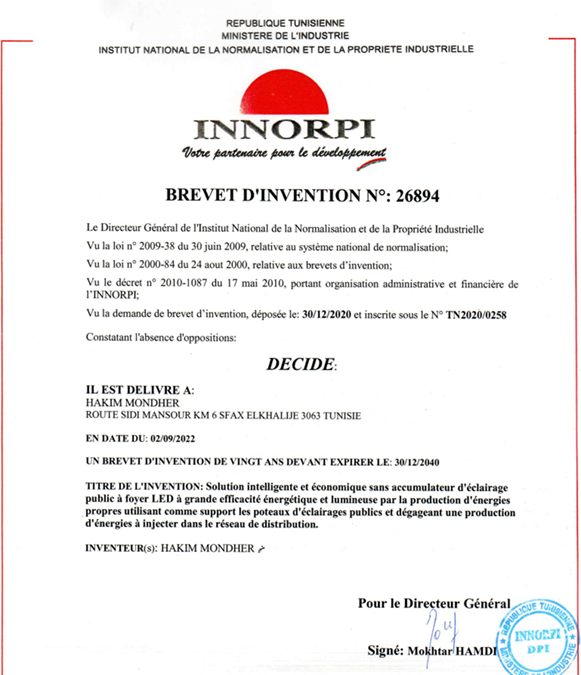

Brevet d'Invention
Ce brevet certifie notre solution innovante d’éclairage public intelligent.
-

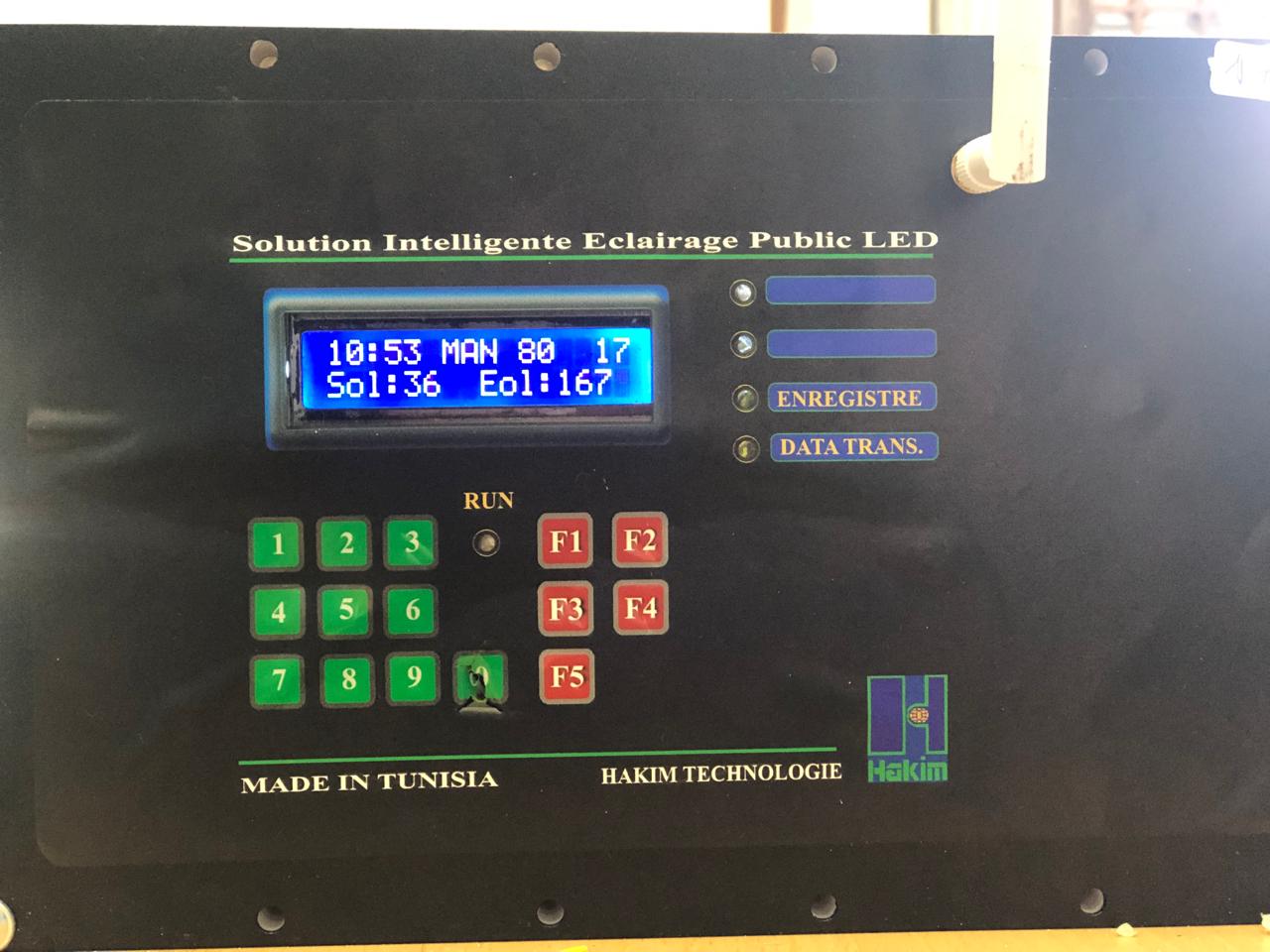

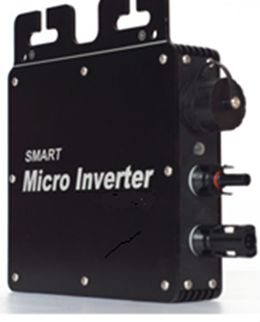

01 Carte intelligente et Micro Onduleur
Carte intelligente
-Enclencher et déclencher automatiquement l’allumage du foyer en fonction de la luminosité du jour.
-Réguler au besoin la luminosité du foyer à des plages horaire précise pour optimiser d’avantage la consommation d’énergie.
-En cas de problème de fonctionnement l’établissement d’une connexion réseau à distance pour le contrôle et la gestion du foyer
-L’intégration d’un capteur de mouvement pour le contrôle du foyer
- La carte intelligente permet la fonction d’un micro-onduleur en phase avec le réseau de distribution STEG pour permettre l’injection de l’électricité à partir de l’énergie propre « photovoltaïque » et « Eolienne » sans avoir recourt aux accumulateurs.
-

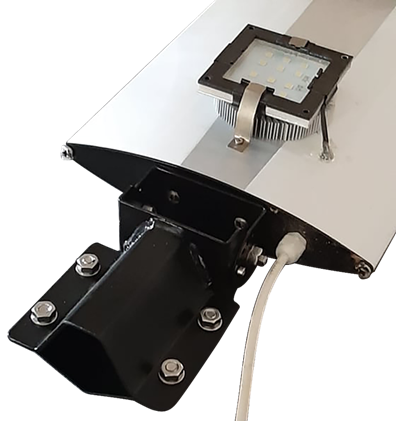

02 Foyer LED
Foyer LED
- Efficacité énergétique
* LED : 234 Lm/Watt
* FOYER : 210 Lm/Watt
- Température de couleur : CCT 5000°K
- Angle en « degré » : -120°-
- Rendue des couleurs Ra : -82-
- Durée de vie : -100.000h-
- Type de la technologie des LED :
SMD ½ Power LED -

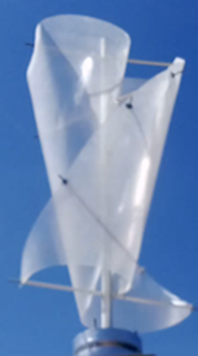

03 Éolienne
Eolienne
Une éolienne est une machine permettant de transformer l'énergie cinétique du vent en énergie mécanique, elle-même convertie en électricité pour être injecté sur le réseau de distrubition STEG à partir du micro-onduleur.
- Caractéristiques techniques:
- Puissance : 150 Watt
- Vitesse : 600 rpm
- Génératrice : 3 Phase , Aimant permanent néodyme , Synchrone , 24 Volt AC.
- Couple de démarrage : 1,23 Nm
- Couple Nominale : 20 Nm
- Efficacité : > 75 %
- Durée de vie : 20 An
- Dimension génératrice : diam 15cm , haut 6,7cm
- Pale : vertical hélycoidale en polycarbonate transparent
- Dimension pale : Diamétre : 40cm , Hauteure : 60cm
- Montage : Poteau éclairage public -

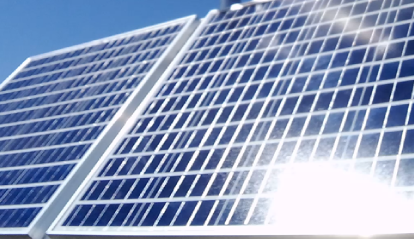

04 Panneau Photovoltaïque
Panneau
Les panneaux photovoltaïques captent l’énergie solaire et la convertissent en électricité propre.
- Caractéristiques techniques:
- Puissance : 120 Watt
- Dimension : 67 x 80 Cm²
- Tension Vmp : 24 Volt
- Courant Imp : 5 A
- Courant Isc : 4.16 A
- Module Efficiency : 16,24 %
-
05 Poteau d’éclairage
Poteau

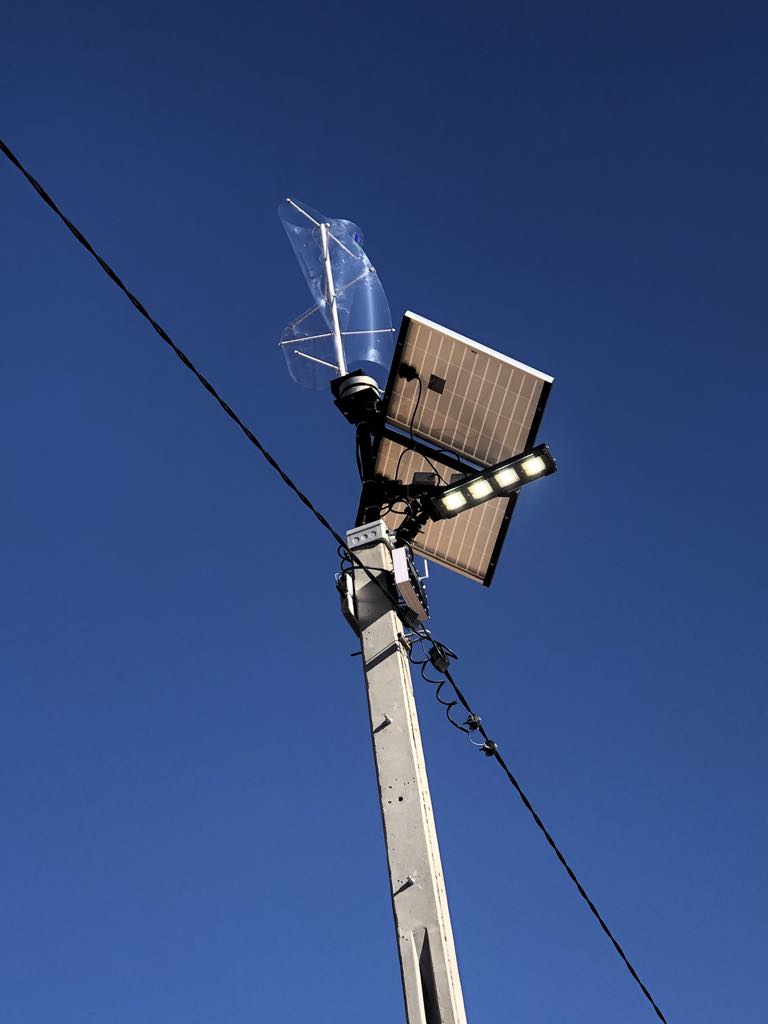

Le poteau de l'éclairage des municipalités, c'est le support de la solution constituée par la crosse, l'éolienne, le panneau photovoltaïque, la carte intelligente, le micro-onduleur et le module de transmission radio LoRa.
-
06 Réseau distribution STEG
Le réseau du distribution STEG permet l'injection à partir du micro-onduleur de l'énergie éolienne et de l'énergie photovoltaïque sur le réseau de distribution sans avoir recours à des batteries.
-
07 Module LED
Les modules LED assurent un éclairage économique et performant avec une faible consommation énergétique.
- LED : 234 Lm/Watt
- Nombre de LED : 12 - Puissance : 20 Watt - Température de couleur : CCT 5000°K
- Angle en « degré » : -120°-
- Rendue des couleurs Ra : -82-
- Durée de vie : -100.000h-
- Type de la technologie des LED :
SMD ½ Power LED
Installations Pilotes

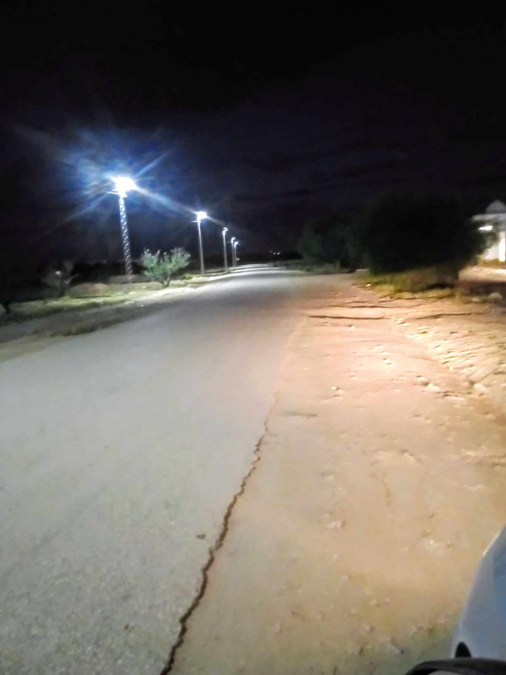

Municipalité : Saïda | Gouvernorat : Sidi Bouzid
Nous avons déployé une installation pilote qui incarne parfaitement notre solution d’éclairage public intelligent. Cette installation combine des technologies éoliennes et solaires pour offrir un éclairage autonome, performant et respectueux de l’environnement. Grâce à une gestion intelligente de l’énergie, notre solution optimise la consommation électrique tout en garantissant un éclairage durable et de haute qualité, adapté aux besoins des collectivités.
Découvrez notre solution en action à Saïda.
Éclairage nocturne optimisé à 80 watts.

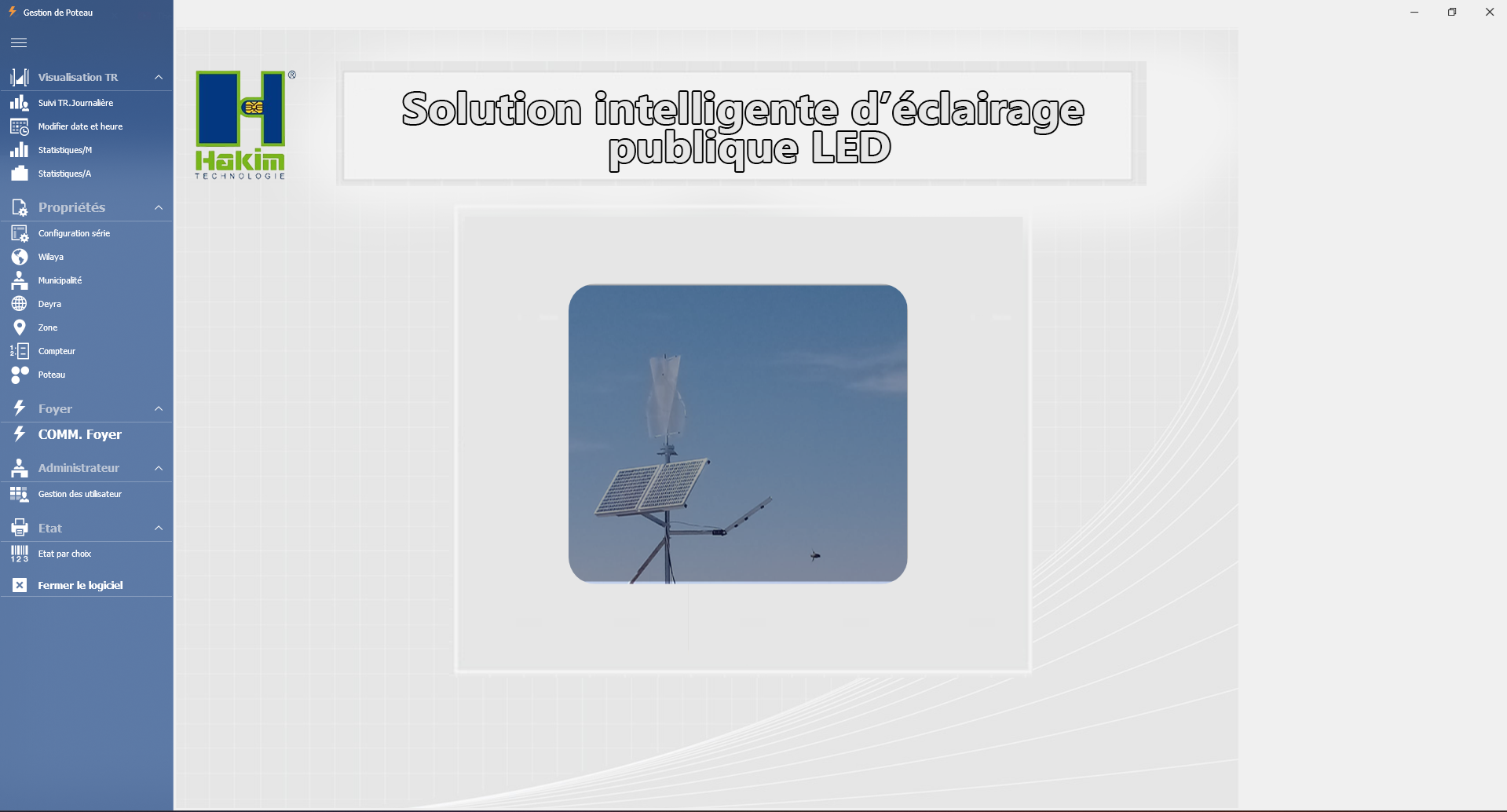

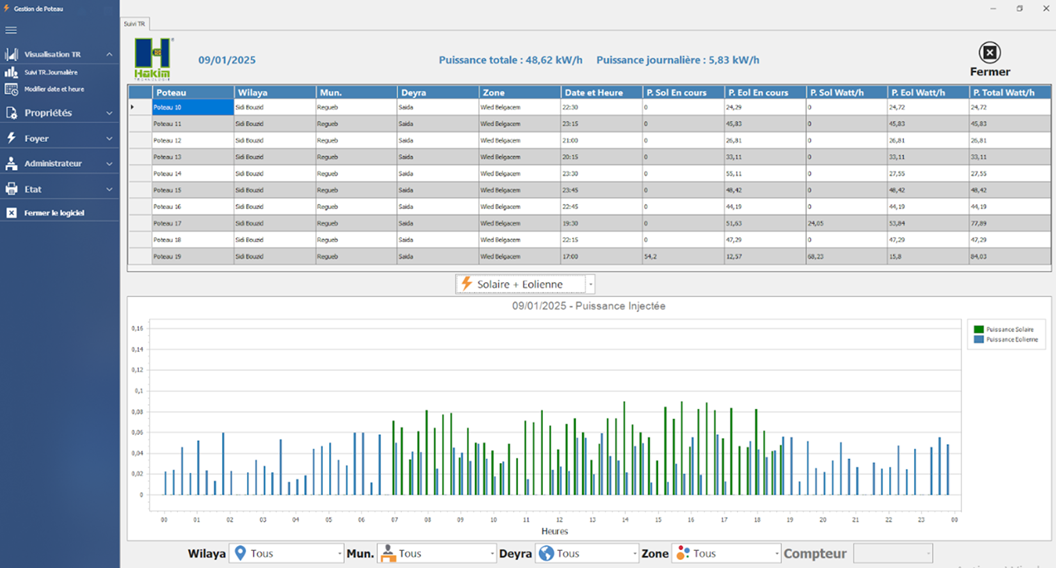

Logiciel de suivi et commande de la solution
Un logiciel sous Windows installé au serveur de la municipalité permet la gestion et le contrôle à distance des foyers via une connexion réseau. Il offre également l'édition de différents états comme la consommation produite et consommée.
Ce système intelligent assure une gestion optimale de l'éclairage public en temps réel, tout en permettant une personnalisation en fonction des besoins spécifiques de chaque localité.
- Suivi en temps réel de la production et de la consommation des énergies éoliennes et solaires
- Accès à distance pour une gestion des puissances des foyers selon des plages horraires défini par l'utilisateur pour permettre une meilleur économie d'énergie
- Analyse détaillée des énergies eolienne et photovoltaïque injecté pour permettre une meilleur économie d'énergie
- Interface conviviale et facile à utiliser
Interface utilisateur intuitive et simple à configurer

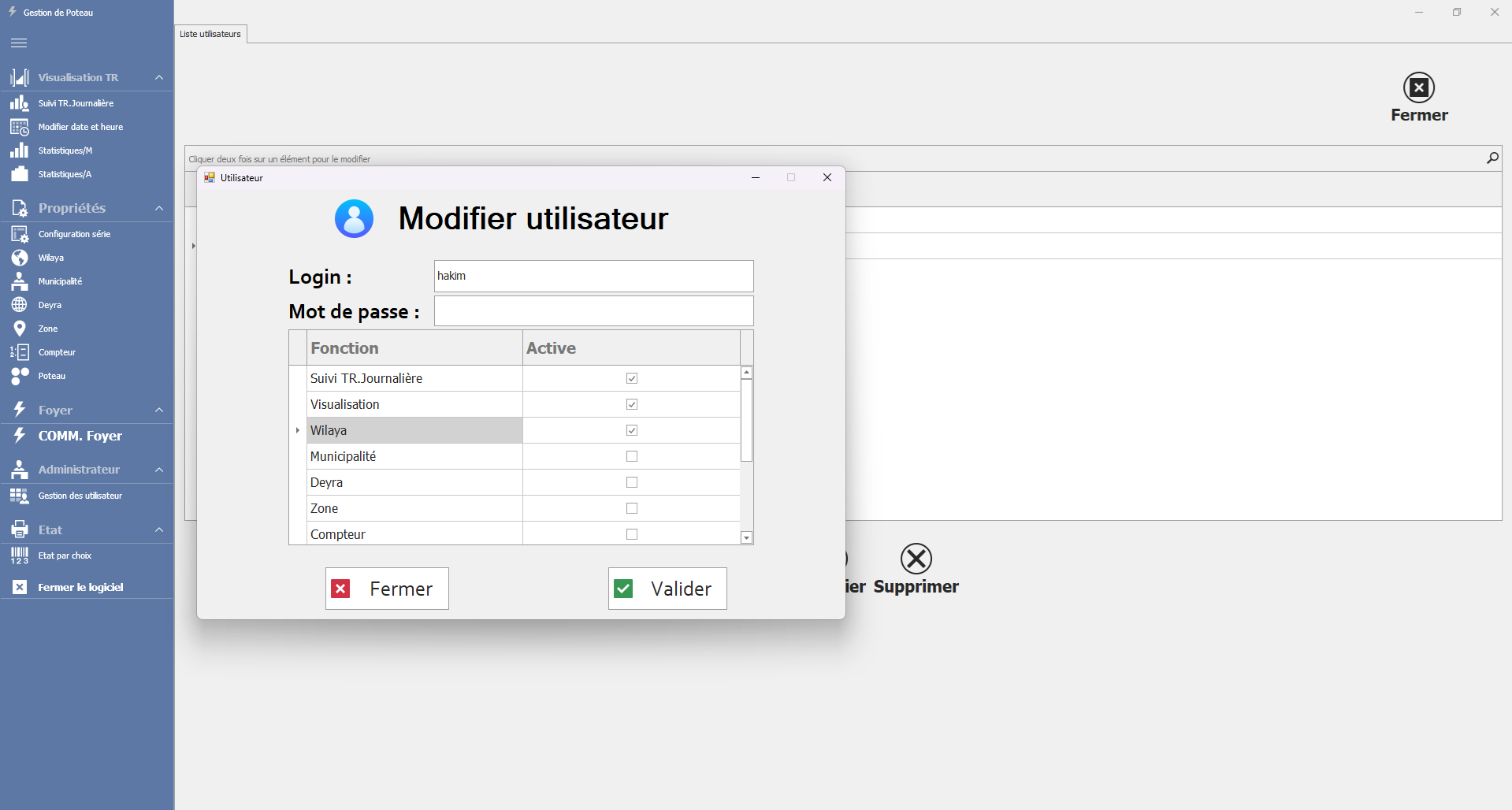

Gestion des droits d'accès des utilisateurs

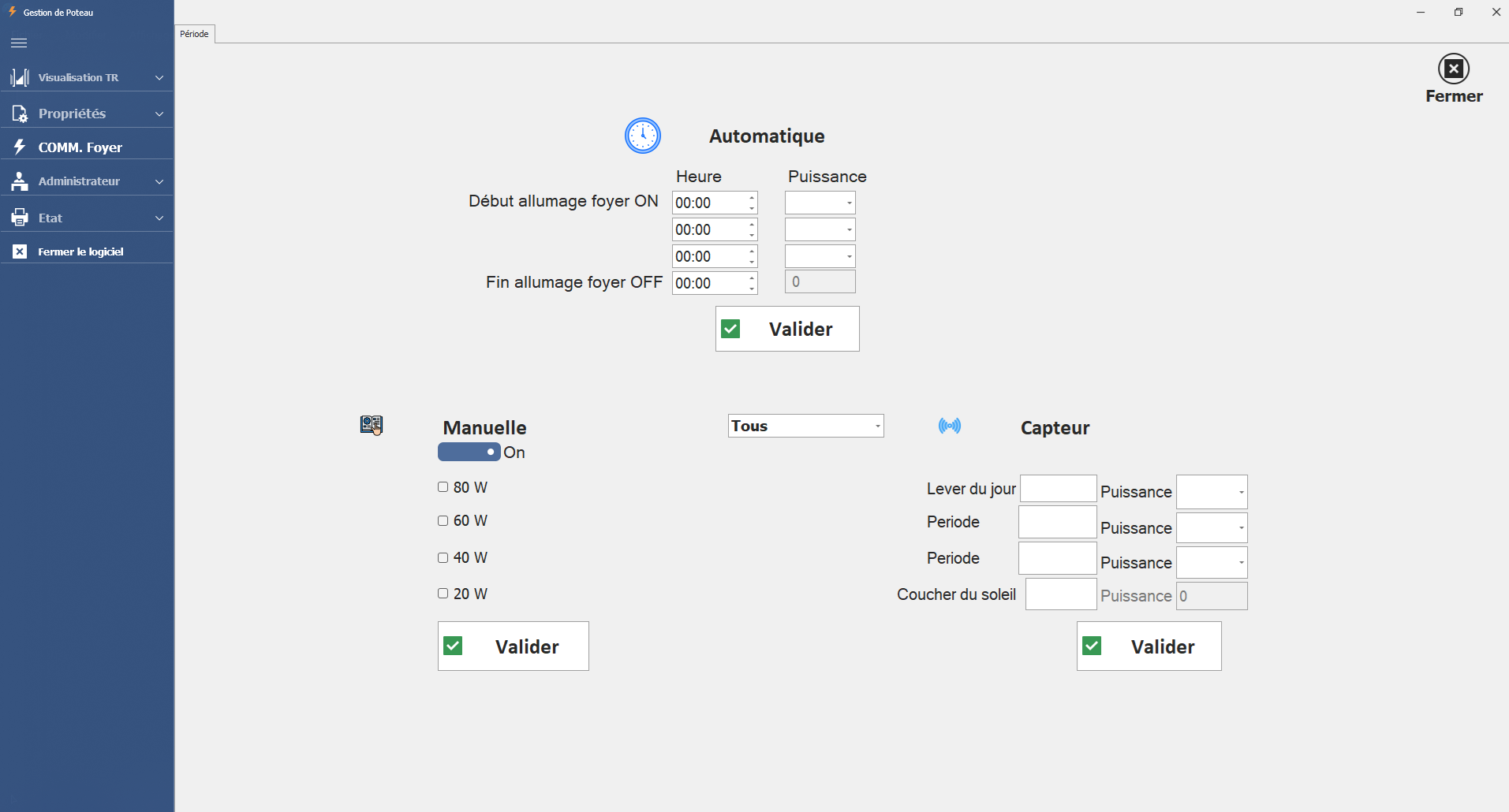

Gestion manuelle et automatique des éclairages

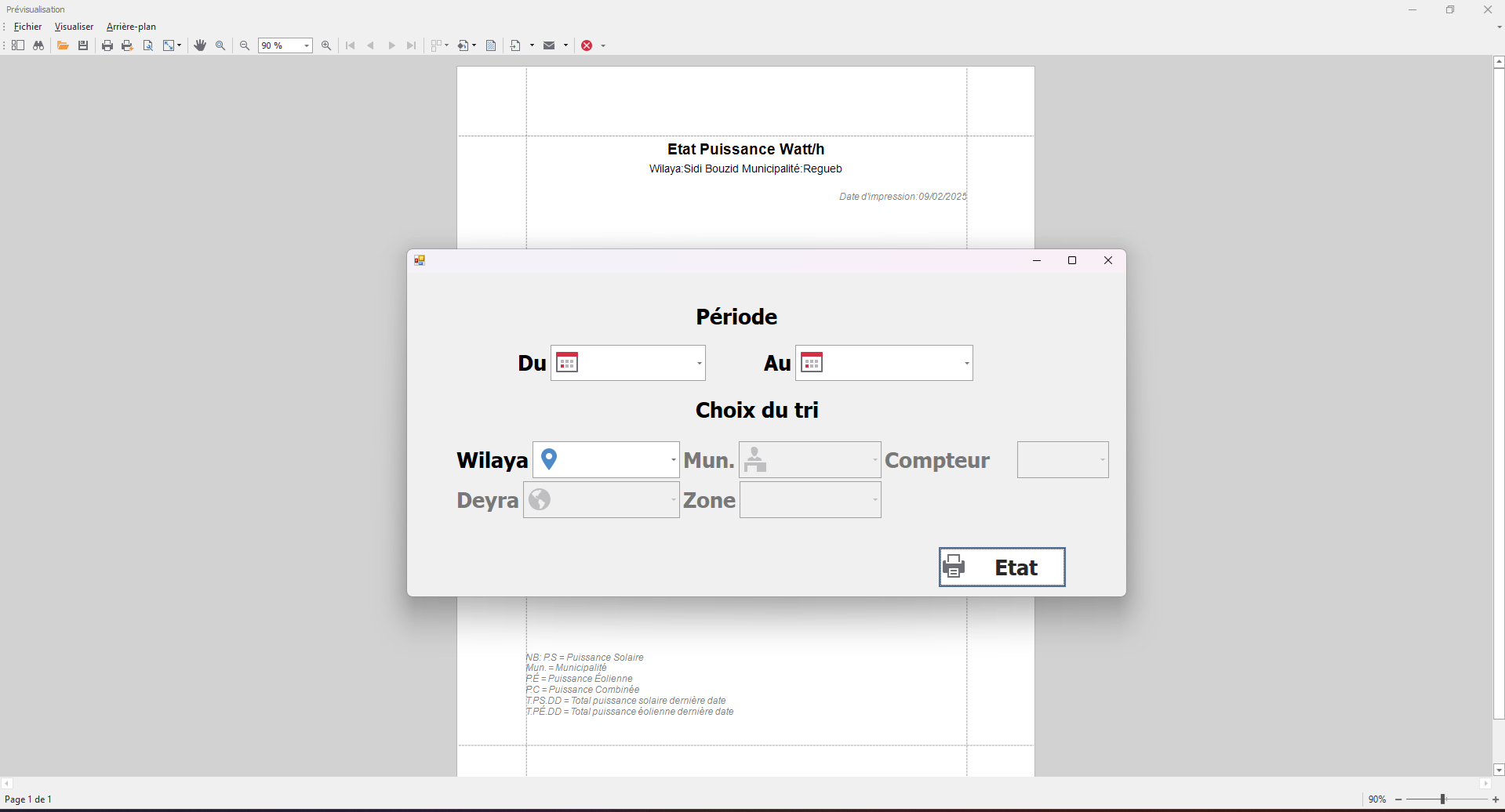

Génération d'états des données selon les critères de sélection.

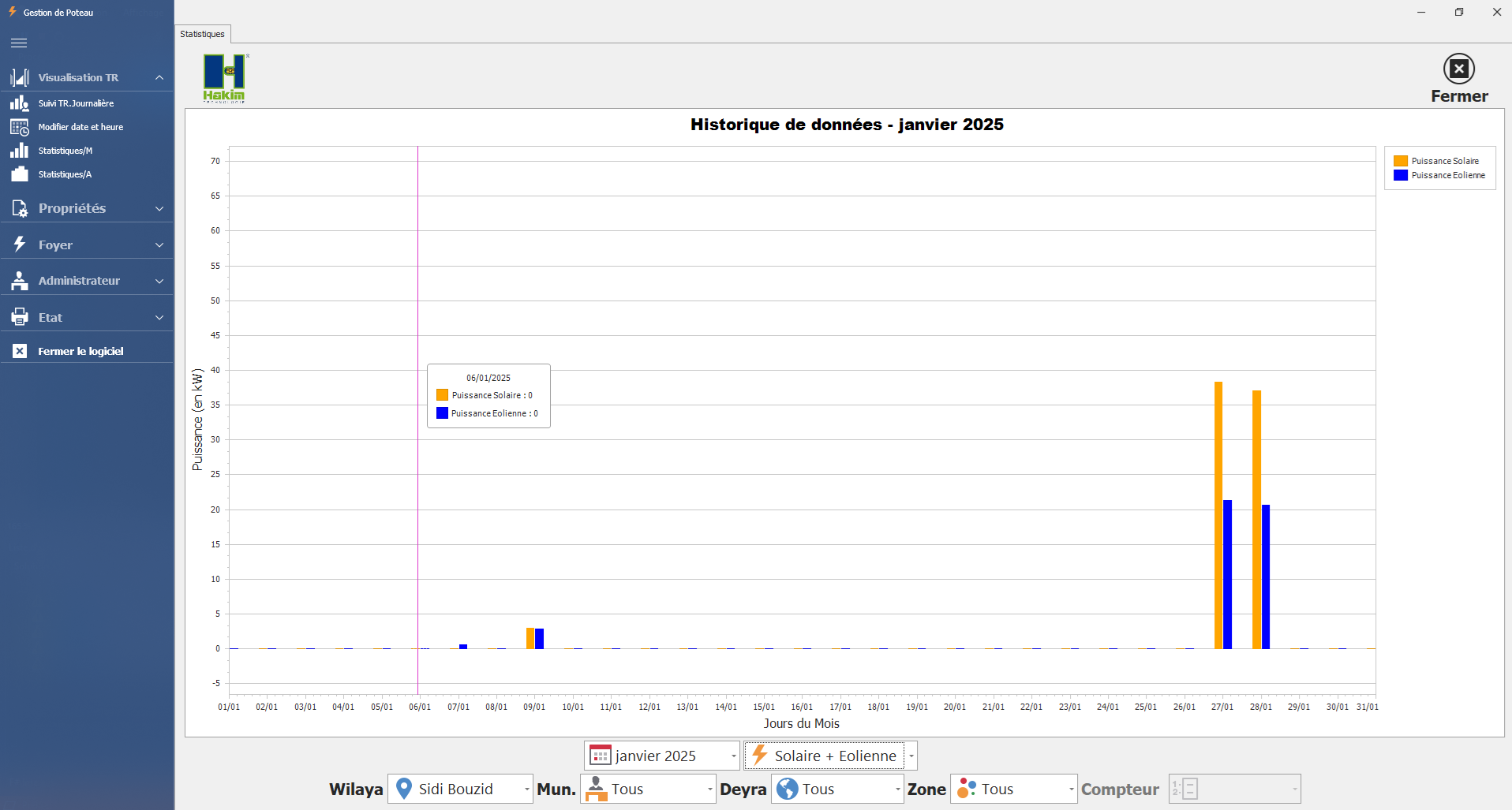

Visualisation des statistiques d'énergie produite et consommée
Suivi en temps réel et statistiques
Application mobile de suivi de la solution
Notre solution est désormais disponible sur mobile pour permettre un suivi en temps réel et une gestion plus pratique de votre réseau d’éclairage public. Grâce à l’application Hakim Data, vous pouvez consulter à tout moment l’état des poteaux, la consommation énergétique, et recevoir des alertes instantanées.
Conçue pour les agents techniques et les responsables municipaux, cette application assure une supervision continue, directement depuis un smartphone ou une tablette.
- Visualisation de la carte des poteaux et de leur état (actif, éteint, en panne...)
- Suivi en temps réel de la consommation et de la production d’énergie
- Notifications automatiques en cas de défaillance ou d’intervention requise
- Interface simple, intuitive et adaptée au terrain
L’application sera disponible prochainement sur Android et iOS.

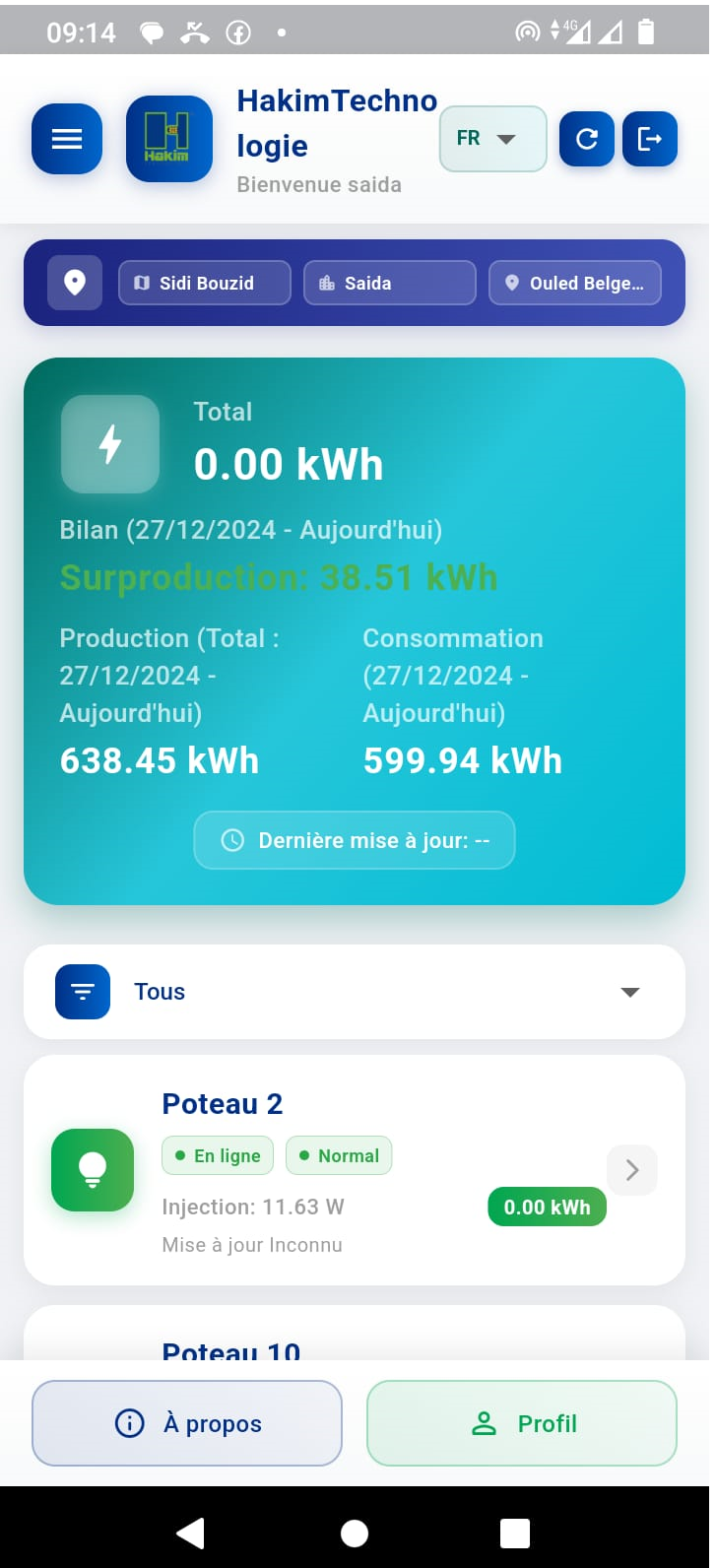

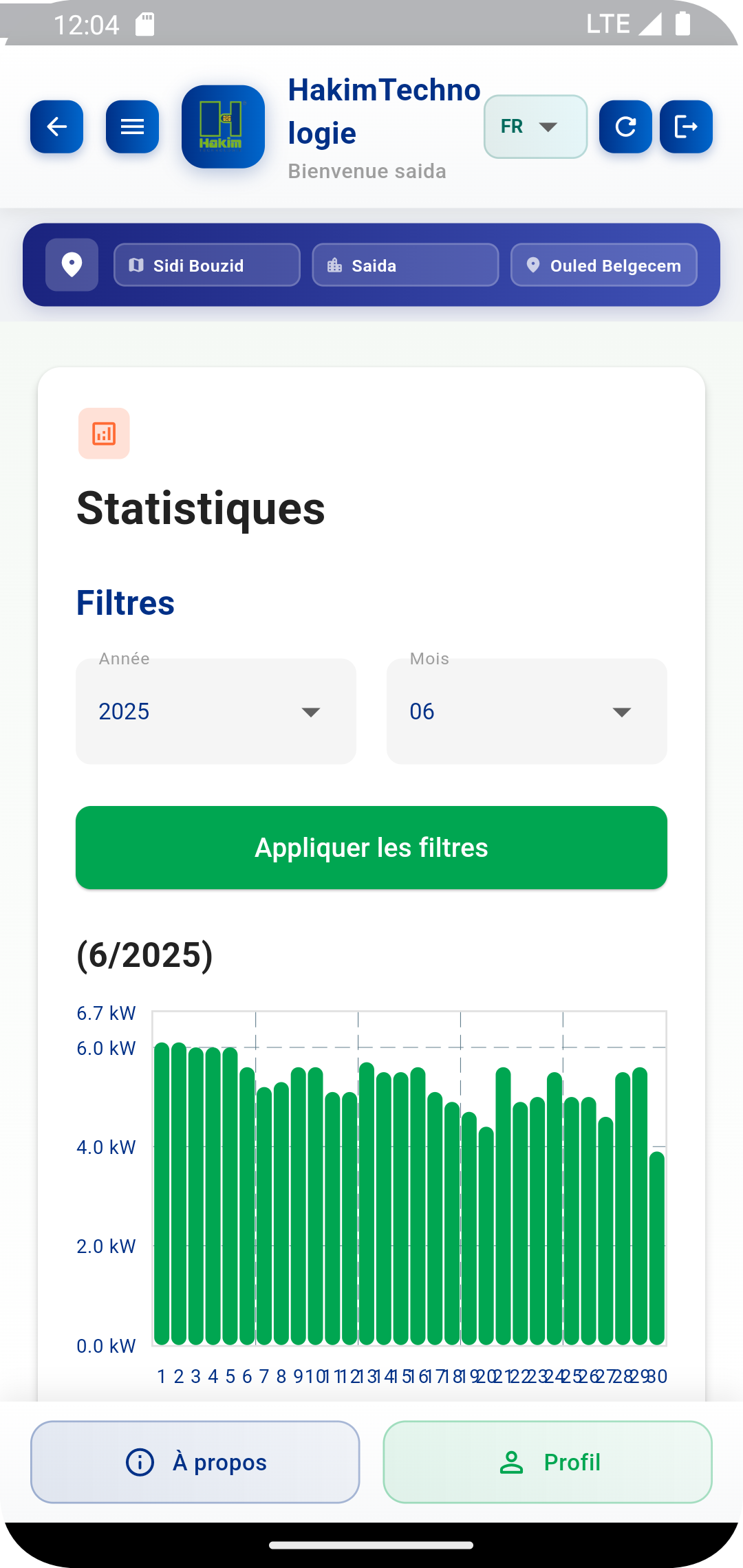

Tableau de bord mobile en temps réel
Visualisation des statistiques d'énergie produite et consommée
